彎曲式刮板輸送機刮板機構設計技術及要求

作者www.trendve.com 發布時間: 20/06/02

背景技術:

    本技術涉及刮板輸送機技術領域,具體為一種用于彎曲式刮板輸送機刮板機構。用刮板鏈牽引,在槽內運送散料的輸送機叫刮板輸送機,刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面1和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。在當前采煤工作面內,刮板輸送機的作用不僅是運送煤和物料,而且還是采煤機的運行軌道,因此它成為現代化采煤工藝中不可缺少的主要設備。刮板輸送機能保持連續運轉,生產就能正常進行。否則,整個采煤工作面就會呈現停產狀態,使整個生產中斷。

    一種用于彎曲式刮板輸送機刮板機構,通過將輸送刮板機的輸送底座設計成組裝式,每個小底座之間通過連接器連接固定,這樣便于控制刮板長度,同時可以適當調節刮板輸送彎曲度,底座上設有齒軌便于采煤設備在刮板輸送機上行走,減少刮板輸送與采煤機配合使用輔助部件的,節約整個采煤空間,但是,刮板在刮板輸送機的彎曲面上的活動阻力過大,容易使刮板和刮板輸送機被磨損,從而影響刮板輸送機的使用壽命,因此,現有技術存在不足,需要對此進行改進。


技術實現要素:

    本技術的目的在于提供一種用于彎曲式刮板輸送機刮板機構,以解決上述背景技術中提出的刮板在刮板輸送機的彎曲面上的活動阻力過大的問題。為實現上述目的,本技術提供如下技術方案:一種用于彎曲式刮板輸送機刮板機構,包括刮板輸送機,所述刮板輸送機的輸送槽設置為彎曲式結構,且輸送槽的兩側頂端設有滑槽,并且輸送槽內設有刮板,所述刮板設置為臺階型結構,且其臺階型結構低處設有相連接的固定架,所述固定架通過轉軸穿插連接有滾輪,且滾輪置于刮板輸送機的滑槽內。

    優選的,所述刮板輸送機外壁設有相連接的固定塊,且固定塊上設有螺紋通孔,并且螺紋通孔中螺旋穿插有相匹配的定位栓,所述定位栓固定在地面。

    優選的,所述刮板上設有“⊥”型通孔,且“⊥”型通孔中豎向穿插有活動桿和橫向穿插有用于連接齒輪的刮板鏈,并且齒輪與電機的電機軸穿插連接,所述活動桿設置為“十”字型結構,且活動桿一端豎桿穿插在刮板鏈的通孔之中,所述活動桿另一端的豎桿上套有彈簧。

    優選的,所述刮板的“⊥”型通孔底端設有凹槽,且凹槽中穿插有相吻合的活動桿的一端豎桿。

    優選的,所述活動桿頂端設有相連接的拉環。

    與現有技術相比,本技術的有益效果是:該用于彎曲式刮板輸送機刮板機構設有滾輪,刮板活動可以帶動滾輪在刮板輸送機的滑槽內滑動,讓刮板活動的更加順暢,減少了刮板在活動過程中的摩擦損耗,讓該用于彎曲式刮板輸送機刮板機構的使用壽命更長,讓煤礦的運輸效率更高。


附圖說明

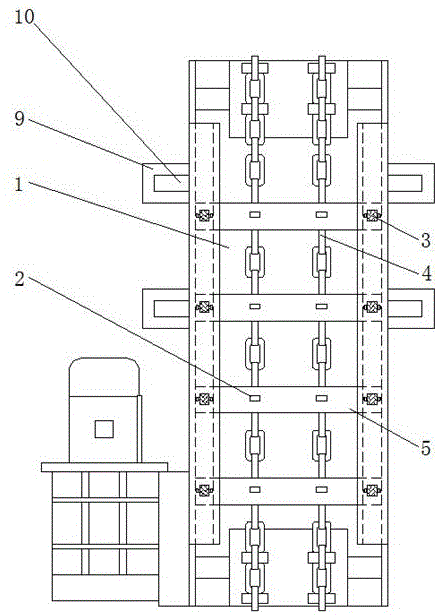

彎曲式刮板輸送機刮板機構外形圖

圖中:1、刮板輸送機,2、拉環,3、滾輪,4、刮板鏈,5、刮板,6、活動桿,7、固定架,8、彈簧,9、固定塊,10、定位栓。


具體實施方式

    下面將結合本技術實施例中的附圖,對本技術實施例中的技術方案進行清楚、完整地描述,請參閱圖,本技術提供一種技術方案:一種用于彎曲式刮板輸送機刮板機構,包括刮板輸送機1、拉環2、滾輪3、刮板鏈4、刮板5、活動桿6、固定架7、彈簧8、固定塊9和定位栓10,刮板輸送機1的輸送槽設置為彎曲式結構,且輸送槽的兩側頂端設有滑槽,并且輸送槽內設有刮板5,刮板輸送機1外壁設有相連接的固定塊9,且固定塊9上設有螺紋通孔,并且螺紋通孔中螺旋穿插有相匹配的定位栓10,定位栓10固定在地面,定位栓10通過固定塊9作用于刮板輸送機1與刮板輸送機1構成高度調節結構,此結構能讓該刮板輸送機1固定在不同高度的地面,保證了刮板輸送機1固定工作的穩定性,刮板5設置為臺階型結構,且其臺階型結構低處設有相連接的固定架7,刮板5上設有“⊥”型通孔,且“⊥”型通孔中豎向穿插有活動桿6和橫向穿插有用于連接齒輪的刮板鏈4,并且齒輪與電機的電機軸穿插連接,活動桿6設置為“十”字型結構,且活動桿6一端豎桿穿插在刮板鏈4的通孔之中,活動桿6另一端的豎桿上套有彈簧8,活動桿6通過彈簧8作用于刮板5與刮板鏈4構成彈性固定結構,此結構方便了刮板5與刮板鏈4的固定連接工作,使其的工作效率得到了提高,刮板5的“⊥”型通孔底端設有凹槽,且凹槽中穿插有相吻合的活動桿6的一端豎桿,活動桿6一端豎桿穿插刮板5凹槽讓刮板鏈4的固定作用更加牢固,刮板鏈4在此過程中受力更加平衡,避免了刮板鏈4受力不均出現位移,活動桿6頂端設有相連接的拉環2,拉環2方便著力,讓活動桿6的拉動操作便捷省力,固定架7通過轉軸穿插連接有滾輪3,且滾輪3置于刮板輸送機1的滑槽內。


工作原理:

    在使用該用于彎曲式刮板輸送機刮板機構時,首先把定位栓10螺旋穿插在固定塊9的螺紋通孔中,讓定位栓10一端鉆入刮板輸送機1的固定地面使刮板輸送機1的位置被固定,然后,通過拉環2拉動活動桿6,活動桿6受力活動帶動彈簧8被擠壓,把刮板鏈4橫向穿插在刮板5的“⊥”型通孔之中,松開彈簧8,活動桿6在彈簧8的彈性反作用力下使其一端豎桿通過刮板鏈4的通孔插入刮板輸送機1的凹槽,此時,刮板鏈4一段與刮板5相固定,再然后,把刮板5兩側置于刮板輸送機1的輸送槽內,使?jié)L輪3與刮板輸送機1的滑槽相貼合,最后,把刮板鏈4焊接成環形,把刮板鏈4套在齒輪的鋸齒上,使刮板鏈4與齒輪相嚙合,最后,當刮板輸送機1電源打開時,其驅動設備驅動齒輪轉動帶動刮板鏈4轉動,刮板鏈4轉動帶動刮板5在刮板輸送機1的輸送槽活動進行運輸工作,此作用力通過固定架7傳導給滾輪3,讓滾輪3在刮板輸送機1的滑槽內滾動,這就是該用于彎曲式刮板輸送機刮板機構的使用過程。


技術特征:

1.一種用于彎曲式刮板輸送機刮板機構,其特征在于:包括刮板輸送機(1),所述刮板輸送機(1)的輸送槽設置為彎曲式結構,且輸送槽的兩側頂端設有滑槽,并且輸送槽內設有刮板(5),所述刮板(5)設置為臺階型結構,且其臺階型結構低處設有相連接的固定架(7),所述固定架(7)通過轉軸穿插連接有滾輪(3),且滾輪(3)置于刮板輸送機(1)的滑槽內。

2.根據實用要求1所述的一種用于彎曲式刮板輸送機刮板機構,其特征在于:所述刮板輸送機(1)外壁設有相連接的固定塊(9),且固定塊(9)上設有螺紋通孔,并且螺紋通孔中螺旋穿插有相匹配的定位栓(10),所述定位栓(10)固定在地面。

3.根據實用要求1所述的一種用于彎曲式刮板輸送機刮板機構,其特征在于:所述刮板(5)上設有“⊥”型通孔,且“⊥”型通孔中豎向穿插有活動桿(6)和橫向穿插有用于連接齒輪的刮板鏈(4),并且齒輪與電機的電機軸穿插連接,所述活動桿(6)設置為“十”字型結構,且活動桿(6)一端豎桿穿插在刮板鏈(4)的通孔之中,所述活動桿(6)另一端的豎桿上套有彈簧(8)。

4.根據實用要求1所述的一種用于彎曲式刮板輸送機刮板機構,其特征在于:所述刮板(5)的“⊥”型通孔底端設有凹槽,且凹槽中穿插有相吻合的活動桿(6)的一端豎桿。

5.根據實用要求4所述的一種用于彎曲式刮板輸送機刮板機構,其特征在于:所述活動桿(6)頂端設有相連接的拉環(2)。


技術總結

    本技術公開了一種用于彎曲式刮板輸送機刮板機構,包括刮板輸送機,所述刮板輸送機的輸送槽設置為彎曲式結構,且輸送槽的兩側頂端設有滑槽,并且輸送槽內設有刮板,所述刮板設置為臺階型結構,且其臺階型結構低處設有相連接的固定架,所述固定架通過轉軸穿插連接有滾輪,且滾輪置于刮板輸送機的滑槽內。該用于彎曲式刮板輸送機刮板機構設有滾輪,刮板活動可以帶動滾輪在刮板輸送機的滑槽內滑動,讓刮板活動的更加順暢,減少了刮板在活動過程中的摩擦損耗,讓該用于彎曲式刮板輸送機刮板機構的使用壽命更長,讓煤礦的運輸效率更高。
